Comment tester un condensateur au multimètre sans risque

L’essentiel à retenir : Un *diagnostic fiable repose sur la mesure de la capacité en microfarads (µF)* après une décharge sécurisée du composant. Identifier une valeur hors tolérance ou un boîtier bombé permet d’anticiper la panne moteur. Un signe mémorable : une mesure s’écartant de plus de 20 % de la valeur nominale indique un condensateur hors d’usage à remplacer impérativement.

Votre moteur de piscine grogne sans démarrer ou vos volets roulants semblent manquer de force pour s’ouvrir ? Ce guide vous explique comment tester un condensateur avec un multimètre afin de diagnostiquer précisément si le composant est épuisé ou en court-circuit. Vous découvrirez des méthodes simples pour mesurer la capacité en microfarads et interpréter les résultats selon les tolérances constructeurs pour réparer vos appareils en toute sécurité.

Tester un condensateur : sécurité et diagnostic visuel

Après avoir constaté une panne sur votre appareil, la première étape consiste à inspecter physiquement le composant avant de sortir les outils de mesure.

Repérer les défaillances physiques par l’examen visuel

Observez attentivement la forme du boîtier. Un condensateur défectueux présente souvent un sommet bombé ou des parois déformées. Ces signes indiquent une pression interne excessive due à une surchauffe. Cherchez des traces de liquide ou une substance huileuse à la base. L’électrolyte qui s’échappe est un indicateur majeur de fin de vie. Nettoyez la zone pour mieux voir les dégâts. Inspectez les bornes de connexion. Des traces de brûlure ou un plastique fondu confirment un arc électrique interne sévère.

Appliquer la procédure de décharge pour manipuler sans risque

La sécurité est votre priorité absolue ici. Un condensateur stocke de l’énergie même débranché du secteur. Ne touchez jamais les cosses avec vos mains nues. Utilisez toujours des gants isolants et des outils adaptés pour éviter tout choc électrique brutal. Utilisez une résistance de décharge pour vider le composant. Reliez les deux bornes avec cet outil spécifique. Vérifiez l’absence de tension résiduelle avec votre multimètre. Cette étape finale garantit une manipulation totalement sécurisée du circuit.

Identifier les signes d’un condensateur de moteur fatigué

Écoutez le bruit de votre moteur au démarrage. Un grognement sourd sans rotation est un symptôme classique de panne. Le condensateur ne fournit plus l’impulsion nécessaire au lancement initial. Observez vos volets roulants ou votre pompe de piscine. Si vous devez aider le moteur à la main, le diagnostic est clair. Le composant est trop faible pour vaincre l’inertie.

Un moteur qui grogne mais ne tourne pas est souvent le signe d’un condensateur de démarrage totalement hors service.

Pourtant, au-delà de la vue et de l’ouïe, savoir précisément comment tester un condensateur avec un multimètre reste la seule solution pour valider son état technique. En effet, un composant peut sembler intact tout en ayant perdu sa capacité de stockage avec le temps.

Mesurer la capacité avec un multimètre numérique

Une fois le composant déchargé et les signes visuels analysés, il est temps de passer à une mesure précise pour valider vos doutes.

Mesurer les microfarads avec la fonction capacimètre

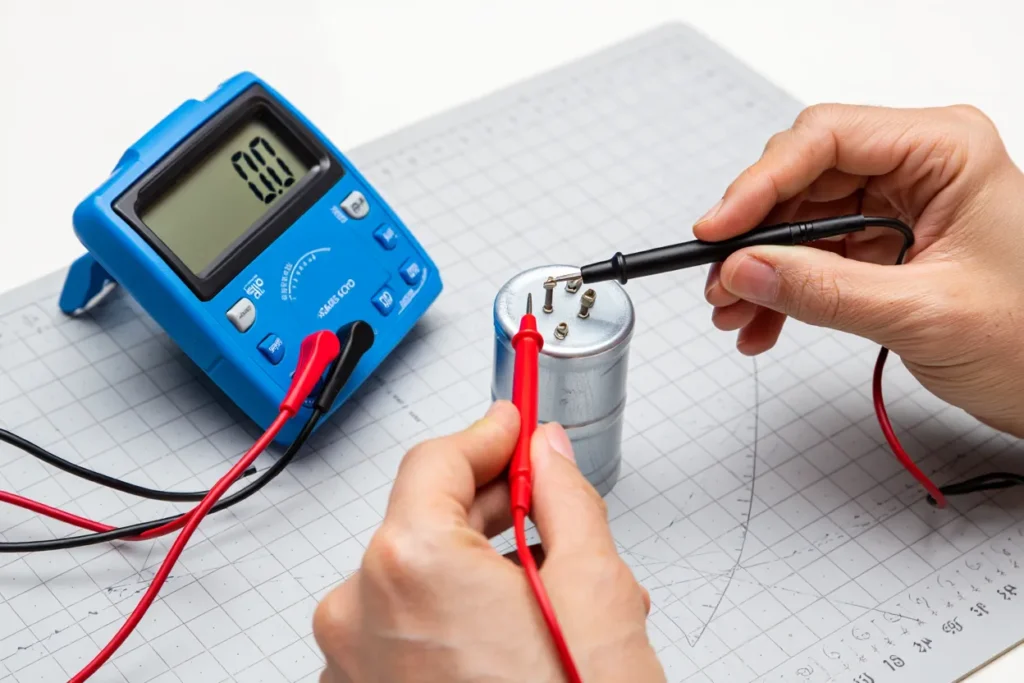

Réglez votre multimètre sur la fonction capacimètre, souvent symbolisée par deux barres parallèles. Choisissez un calibre légèrement supérieur à la valeur inscrite sur le boîtier. Cette précision évite les erreurs. Connectez les pointes de touche aux bornes du condensateur. Si le modèle est polarisé, respectez scrupuleusement le plus et le moins. Attendez quelques secondes que l’affichage se stabilise totalement. La lecture directe en microfarads (µF) est la méthode la plus fiable.

Interpréter les résultats selon les tolérances du fabricant

Comparez la valeur lue avec celle imprimée sur le composant. La plupart des modèles acceptent une marge de tolérance de 20 %. Faites le calcul rapidement pour situer votre mesure. Si la valeur mesurée tombe sous ce seuil, le remplacement est inévitable. Un condensateur usé perd sa capacité de stockage avec le temps. Votre moteur finira par ne plus démarrer.

• Valeur nominale
• Valeur mesurée
• Calcul de l’écart en pourcentage
• Conclusion sur l’état du composant

Comprendre la signification des codes 1 ou OL à l’écran

L’affichage « OL » ou « 1 » signifie souvent « Over Load » ou dépassement de calibre. Cela peut indiquer que le condensateur est en circuit ouvert. Le courant ne circule plus du tout dedans. Vérifiez d’abord si votre réglage de calibre est correct sur l’appareil. Si le message persiste malgré un bon réglage, le composant est mort. Il n’y a plus aucune continuité électrique interne. Un affichage à zéro indique souvent un court-circuit franc. Dans ce cas, le condensateur doit être jeté immédiatement.

@ericmas3852 ➤ Tester un condensateur avec un multimètre (1)#bricolage #réparations #electricite #fyp #for ♬ son original – eric zs

Vérifier le stockage d’énergie sans mode capacimetre

Si votre appareil ne possède pas de mode spécifique pour la capacité, il existe des astuces de vieux briscards pour tester la réaction du composant.

Analyser la montée en résistance pour valider le stockage

Basculez votre multimètre en mode ohmmètre sur une échelle élevée. Connectez les sondes et observez les chiffres grimper. Cette montée progressive simule la charge du condensateur. La résistance doit normalement atteindre l’infini, souvent noté « OL ». Si la valeur reste bloquée ou faible, le composant fuit. Cela signifie qu’il ne peut plus isoler les charges électriques. C’est un diagnostic rapide. Ce phénomène est lié à la constante de temps tau. Plus la capacité est grande, plus la montée est lente.

Utiliser un test de tension pour confirmer la rétention

Chargez brièvement le condensateur avec une pile de 9 volts par exemple. Maintenez le contact pendant quelques secondes seulement. Cette méthode demande de la prudence et des outils isolés. Mesurez ensuite la tension aux bornes avec le mode voltmètre continu. La valeur doit être proche de celle de la pile. Observez si cette tension chute trop rapidement ou non.

Un bon condensateur doit garder sa tension pendant plusieurs minutes après avoir été déconnecté de sa source.

Choisir le remplacement idéal pour vos moteurs électriques

Le diagnostic est tombé et le verdict est sans appel : il faut remplacer la pièce pour redonner vie à votre installation.

Distinguer les modèles permanents et les modèles de démarrage

Ne confondez pas le condensateur de démarrage et le modèle permanent. Le premier aide au lancement puis se coupe. Le second reste actif durant tout le fonctionnement du moteur. Un modèle permanent est souvent logé dans un boîtier plastique blanc. Les modèles de démarrage sont plus gros et souvent noirs. Vérifiez bien l’inscription sur l’ancien composant avant d’acheter.

Sélectionner les valeurs de capacité et de tension adaptées

Respectez toujours la valeur en microfarads du constructeur. Une valeur inadaptée empêchera le démarrage ou fera surchauffer les bobinages. La tension nominale peut être supérieure, mais jamais inférieure. Vérifiez les dimensions physiques pour que la pièce rentre dans le capot. Un boîtier trop large posera problème. Savoir comment tester un condensateur reste primordial avant tout achat.
